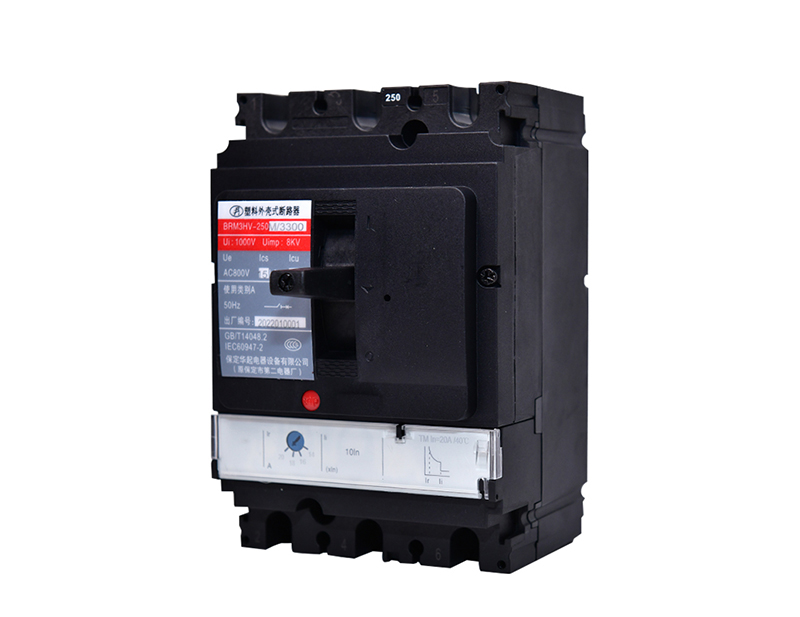

BRM3HV系列塑料外壳式断路器(以下简称断路器)是采用双断点结构技术研究开发的具有国际先进水平的新一代断路器,适用于交流50Hz,额定绝缘电压至1000V,额定工作电压800V,额定电流16A至630A配电网络中.

断路器按额定极限短路分断能力(Icu)分为M型(基本型)、H型(高分断型).断路器可在垂直安装板上竖装或横装,也可在水平安装板上安装.

产品符合下列标准

EC60947-1及GB/T14048.1-2012

IEC60947-2及GB/T14048.2-2008

IEC60947-3及GB/T14048.3-2017

正常使用条件和安装条件

周围空气温度为-5℃~+40℃;安装地点的海拔不超过2000m;

安装地点的空气相对湿度在最高温度+40℃时不超过50%,在较低温度下可以有较高的相对湿度,例如20℃时达90%.对由于温度变化偶尔产生的凝露应采取特殊措施;

污染等级为3级; 断路器通过GB/T2423.10试验要求可耐受频率为2Hz~13.2Hz、位移为1±mm及频率为13.2Hz~100Hz、加速度为士0.7g的机械振动;

断路器主电路安装类别为ⅢI,其余辅助电路、控制电路安装类别为Ⅱ;断路器适用于电磁环境A;

湿热带型(TH型)断路器通过GB/T2423.4、GB/T2423.18试验要求,能耐受潮湿空气、盐雾、油雾、霉菌的影响;

断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方; 产品符合下列标准:

断路器通过GB/T2423.1和GB/T2423.2的试验要求,周围空气温度可低至-25℃高至+70℃(超过+40℃降容使用,详见表5)

断路器通过GB/T2423.4试验Db(温度+55℃、相对湿度95%)要求; 海拔至2500m特性不受影响(超过2500m降容使用,详见表6) 储存条件:周围空气温度为-25℃~+70℃.
